HGS-CY型油中水自动取样测量装置
主要用于电特性在线含水测量中高含水条件下油包水及水包油状态不稳定情况
技术参数
| 含水率测量范围 | 0 ～ 100% |
| ；含气率 | ≤5% |
| 含水率瞬时误差 | ±3% |
| 适用介质 | 含水原油 |
| 防爆等级 | Exdbeb ⅡB T4 Gb |
| 防护等级 | IP66 |
| 工作方式 | 间断式 |
| 间隔时间 | ≥5min |
| 输出信号 | Modbus 485/4-20mA 电流 |
| 工作电源 | AC220V |
| 介质温度 | 原油凝点～ 100℃ |
| 环境温度 | -30 ～ +70℃ |
产品详情

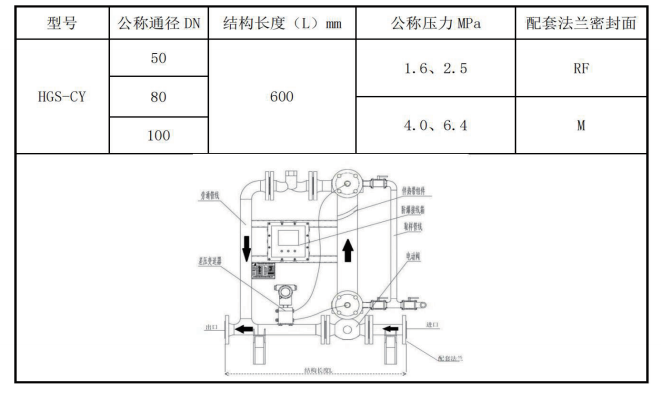

油、水、气混合流体从进口首先流入测量管道，电动阀关闭测量管道，打开旁通管道，然后流体流入旁通管道。这个过程使部分流体被关闭在测量管道中，这一步相当于传统取样化验中的取样。在重力的作用下，测量管道中关闭的油、水、气混合物中的气体向上运动，液体向下运动，用差压变送器测量液体在竖直方向产生的压强。利用不同含水率的油水混合物，在相同高度下产生的压强不同这一原理，计算出油水比例，实现原油含水率的测量，相当于传统取样化验中的化验。
